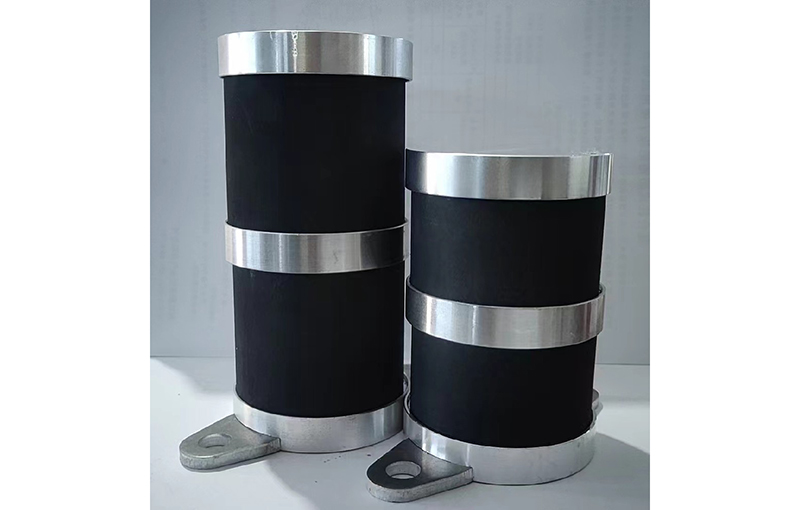

一次消谐装置

1、电力系统PT铁磁谐振过电压事故

在中性点非有效接地系统中,一般接有电磁式电压互感器(以下简称PT)。为了测量三相对地电压和监视对地绝缘,PT的中性点直接接地。由于PT低压侧负载很小,接近于空载状态,从高压侧对地接入的等效励磁感抗很大,在某些切换操作或接地故障消失之 后,PT的等效励磁感抗将与系统对地等效电容构成特殊的谐振回 路,激发起各种谐波的铁磁谐振过电压,引起PT饱和,由于PT熔断器不能有效熔断数百至数千毫安的饱和励磁电流,最终导致PT损,PT柜、避雷器爆炸,母线短路、冲击主变、威胁工作人员人身

安全等事故。对电网的安全运行构成了很大的威胁,并严重影响了供电的可靠性。在中性点非有效接地系统中, PT铁磁谐振过电压是出现最频繁、造成事故很多的一种内部过电压。2、PT铁磁谐振过电压的传统限制措施

为了防止电磁式电压互感器铁磁谐振的发生,通常采用改变参数,增加阻尼两类方式。运行经验表明,由于系统的复杂性,改变参数的方式只能减少铁磁谐振的发生概率。增加阻尼的方式是在电磁式电压互感器的一次侧中性点安装阻尼电阻(一次消谐),或在电磁式电压互感器二次开口三角绕组安装阻尼电阻(二次消谐)。传统的一次消谐阻尼电阻选用压敏电阻 (通常为碳化硅材料),即正常运行条件下呈现为高阻,发生谐振时电阻阻值下降,这样不利于消除谐振。正常运行状态下,还会对互感器的测量精度产生影响,严重时还可能放大中性点不平衡电压,导致系统不能正常运行。二次消谐对消除重复发生的谐振作用不佳,对互感器的测量也会产生影响。

3、解决方案

由我公司研制的一次限流消谐器,能够实现连续快速消谐, 基波谐振的消谐时间约为1.56s,分频谐振的消谐时间约为2.1s左右。在3.5倍过电压下,限流消谐器能够将PT激磁电流限制在100mA以下。
