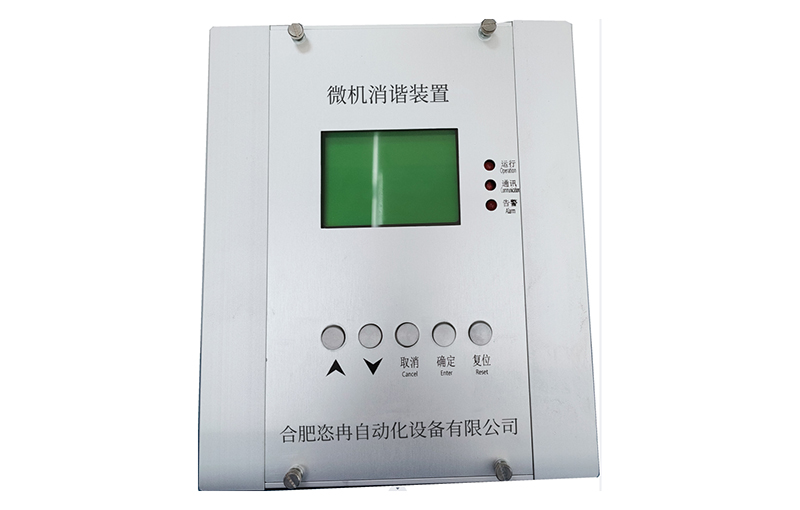

一、概  述

消谐装置利用80196单片机快速、准确的数据处理能力实显傅立叶分析，选频准确。通过对PT开口三角电压的采集，对电网谐振时的种种频率成分能快速分析，可准确的辨出；单相接地、电网谐振。如果是谐振， 计算机发生的指令使消谐电路投入，消耗电源供给谐振的能量，抑制铁磁谐振过电压，实现快速谐振，较完善地解决了电力系统中电网的各次谐波的谐波幅值，可广泛适用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。电站。

二、功能及特点

● 模块化设计，结构紧凑，技术先进，高速32位ARM内核处理器使运算实时性和动作准确性得以保证。

● 实时监控系统状态，实时运算，对系统出现的低频、基频、高频谐振故障做出准确判断，并作出及时动作。

● 实时显示三相电压、开口电压，能准确判断出接地、过压欠压、谐振。

● 系统谐振被阻尼消除后若再次被激发产生，装置能再次立即起动予以消除。

● 工业标准的RS-485通讯接口，可以实时向上位机传送系统的运行状态。

● 故障追忆功能，大容量Flash存储器保存最近30次历史故障记录。

● 具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用。

● 双硬件看门狗电路确保软件运行的可靠性。

三、技术指标及使用环境

1.适用范围：3kV―35kV系统。

2.消谐路数：1路（可定制2路产品）。

3.适用谐振频率：高频、低频、工频谐振。

4.消谐启动电压：低频谐振30V，工频、高频谐振120V。

5.电压测量精度：0.5%。

6.频率测量精度：±1Hz。

7.报警继电器输出触点容量：AC 240V/10A，DC 30V/10A。

8.通信方式：RS485@9600bps。

9.工作电源：AC220V±10%，DC220V±10%。

10.环境温度：–10°C至 + 50°C。

11.海拔高度：小于2000米。

12.工作环境温度：-10℃- 60℃。

13.空气相对湿度：90% (25℃)、50% (40℃)。

14.使用地点不得有腐蚀性气体、蒸汽、导电尘埃，不得有爆炸性气体和破坏绝缘性气体。

15.安装地点具有防风、防雨和防尘设施。
